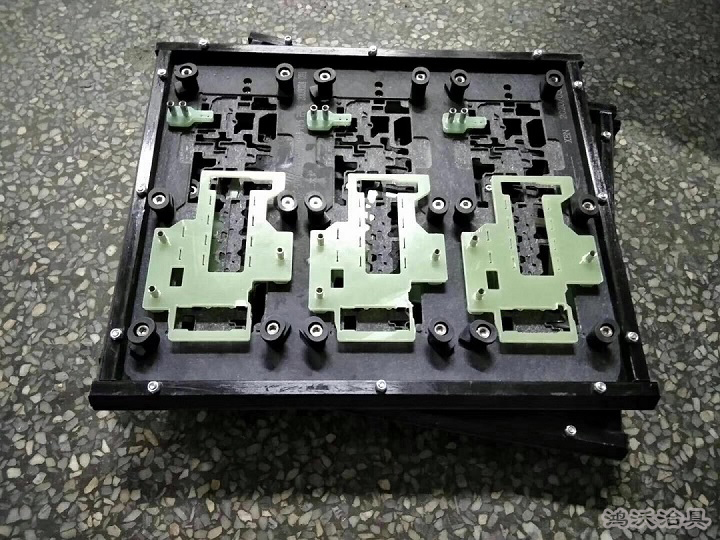

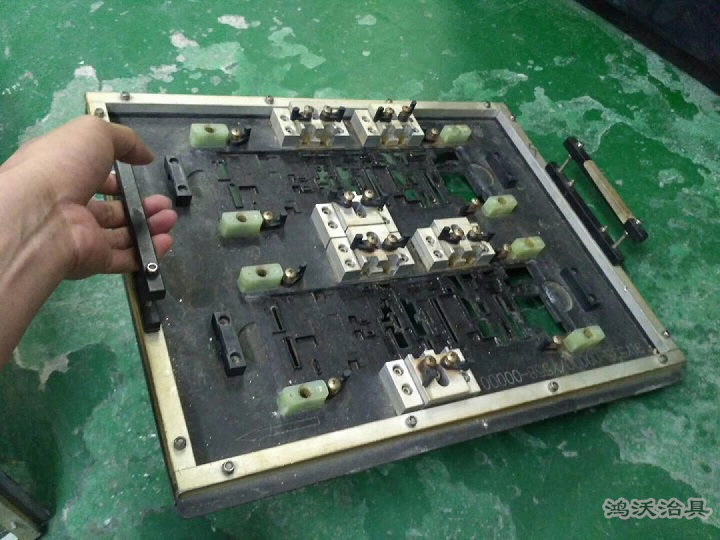

在PCB加工中,回流焊是经常见到的一种焊接方式,而回流焊治具是针对PCB板过回流焊时有些部件需要保护或者通过治具起到辅助 定位插件的作用所设计的一种治具。这里我们就来说一说在制作回流焊治具时我们要注意的一些小技巧的。希望对大家有所帮助的。
首先,治具的承载边要大于等于轨道上皮带的宽度,正常一般是在5mm或者以上的,承载边的厚度不宜,一般在1.5mm-2mm左右的。
其次,治具四周的圆角要倒大一点的,防止治具在过回流焊时造成卡板等现象的,一般情况下,倒圆角的半径应与承载边的宽度一样的。
第三,在不影响过炉治具强度的情况下,我们在制作是应尽可能的把过炉治具中间放PCB板的部分掏空,确保治具在过回流焊时充分受热,以免造成冷焊。
第四,对于印刷和贴装用的治具,定位稍的高度不能超过放PCB板后板面的高度,否则会顶到印刷机内的钢网,从而损坏PCB板。
第五,对于放PCB板位置下沉的深度在设计时不能大于PCB的高度,否则会造成印刷的锡膏厚度增加,从而造成回流焊后PCB板短路。
第六,回流焊用的治具的原材料合成石的品质一定要保证,如果质量太差,不能承受长时间的高温,过炉治具在回流焊时就容易出现变形的。
最后,在安装治具螺钉的时候,尽量采用放松动螺母的,以防在回流焊时治具松动的。
回流焊是我们在PCB加工中常见的一种加工方式,特别是PCB不断小型化的今天,回流焊具的应用变得更是常见的。这就要求我们在制作更应该把握好这些小技巧的。
