磁性治具和钢网治具的区别--深圳鸿沃治具

磁性治具是一种利用磁场来吸附和固定工件的治具设备它能够在加工过程中确保工件保持正确的位置和角度，从而提高生产效率和加工质量。而钢网治具通常也称为SMT钢网或SMT模板，是一种专为SMT工艺设计的治具设备，两者治具虽有相识却有大不同，今天我们就从各个方面来介绍这两款治具的区别。

一、定义与用途

磁性治具：磁性治具通常结合了磁性材料和治具的设计，利用磁力来固定或定位电子元器件。这种治具在需要快速、准确且非接触式固定元件的场合尤为适用。例如，在SMT（表面贴装技术）过程中，磁性治具可以利用磁力将FPC（柔性线路板）或其他磁性敏感元件稳定地固定在所需位置，以便进行后续的焊接或测试操作。

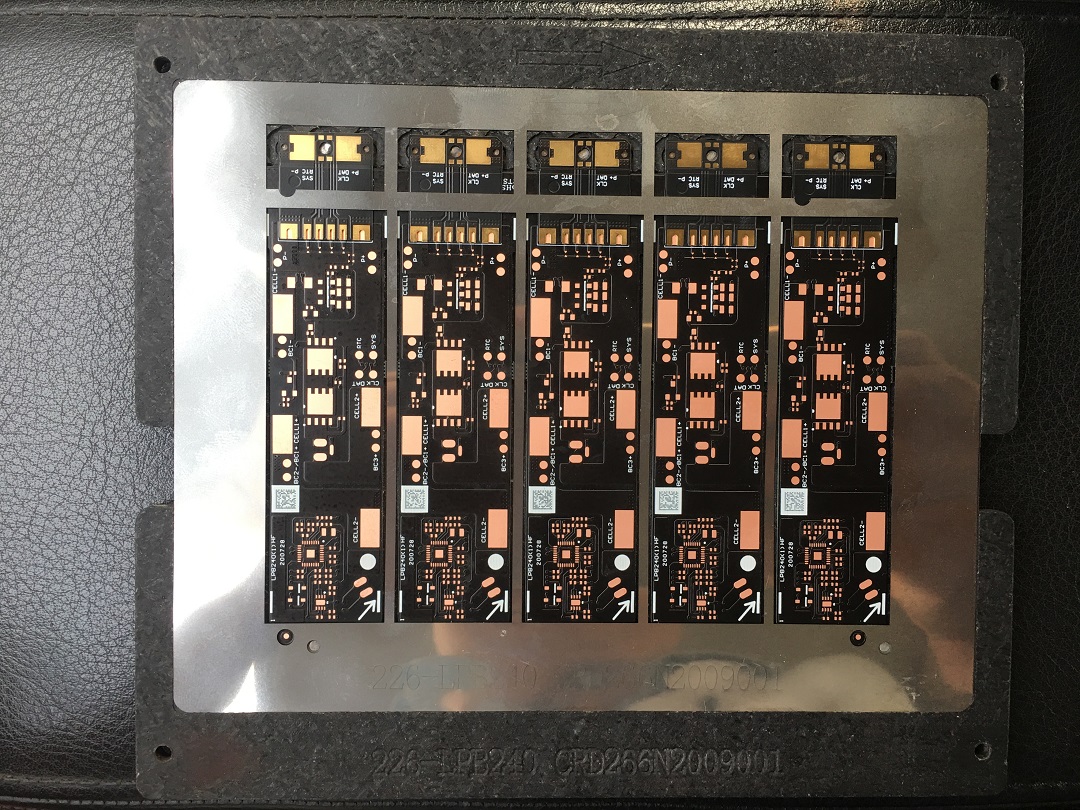

钢网治具：钢网治具则是一种网状结构的金属网，主要用于电子制造业中的印刷电路板（PCB）制作过程中的焊接工艺。钢网治具的作用是在PCB上精确涂布焊膏，以确保电子元器件能够准确地焊接在PCB板上。钢网的精度和制造工艺对焊接精度和质量有着至关重要的影响。

二、结构与材料

磁性治具：磁性治具的结构设计往往更加复杂，需要考虑到磁力的分布、元件的固定方式以及治具的耐用性等因素。材料上，除了磁性材料外，还可能包括耐高温、耐腐蚀的合金材料，以确保治具在高温焊接过程中的稳定性和耐用性。

钢网治具：钢网治具则相对简单，主要由网状结构的金属材料（如不锈钢、铜等）制成。这些材料具有高强度、耐腐蚀、耐磨损等优点，能够长期稳定地用于PCB制作过程中的焊接工艺。

三、功能与特点

1、磁性治具：快速定位：利用磁力实现快速、准确的元件定位。非接触式固定：减少了对元件的直接接触和潜在的损伤风险。灵活性高：适用于多种磁性敏感元件的固定和定位。

2、钢网治具：精确涂布焊膏：确保焊膏的均匀性和准确性，提高焊接质量。耐用性强：金属材料制成的钢网具有较长的使用寿命。工艺关键：在PCB制作过程中起到举足轻重的作用，影响元器件的焊接精度和质量。

四、应用场景

磁性治具：更适用于需要快速、准确且非接触式固定元件的场合，如SMT生产线上的FPC固定、磁性元件的焊接等。

钢网治具：则广泛应用于PCB制作过程中的焊接工艺，是确保电子元器件准确焊接在PCB板上的关键工具。

磁性治具和钢网治具不管是在工艺制造和功能特点上都有很大的不同，我们在选择使用哪种治具时，需要根据具体的生产需求和工艺要求来进行合理的选择。鸿沃科技，专业的治具厂家。
