双工位测试治具顾名思义是指可以可以同时在线测试两个PCB板的在线测试仪器，它的工作原理就是当被测PCB板送入工位移载机时，移载机由测试工位给出的信号判断，哪个测试工位空闲，从而将待测PCB板送入那个测试工位，然后回初始位发出要板信号，待另一个测试工位测试完成，工位空出后，将PCB板送入测试工位。它的测试结构主要有以下这三个组成的。

1、送入/送出移载机：其主要的工作是将上位的印刷电路板根据给出的信号判断送入下一工位，它的传送机构是由步进电机带动定制片基皮带，起到输送的作用，而它的移载机构则是通过底部的步进电机带动同步轮匹配同步带实现不同轨道之间的往返移载的，辅助机构是两侧的直线导轨。它的优点是带传送移载高速稳定，准确。不易出现不同轨道之间的卡顿问题。


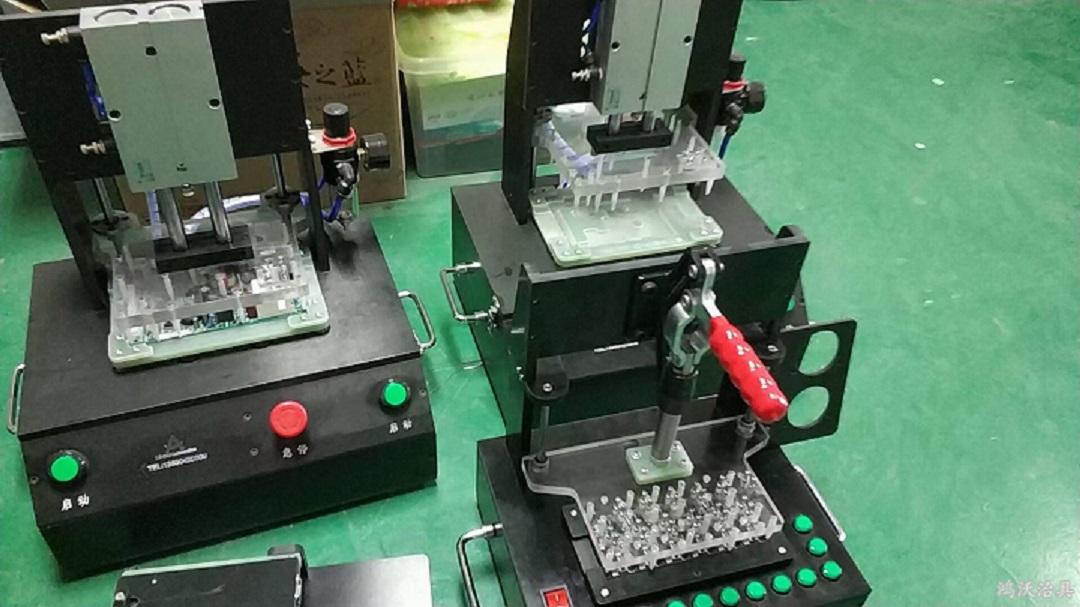

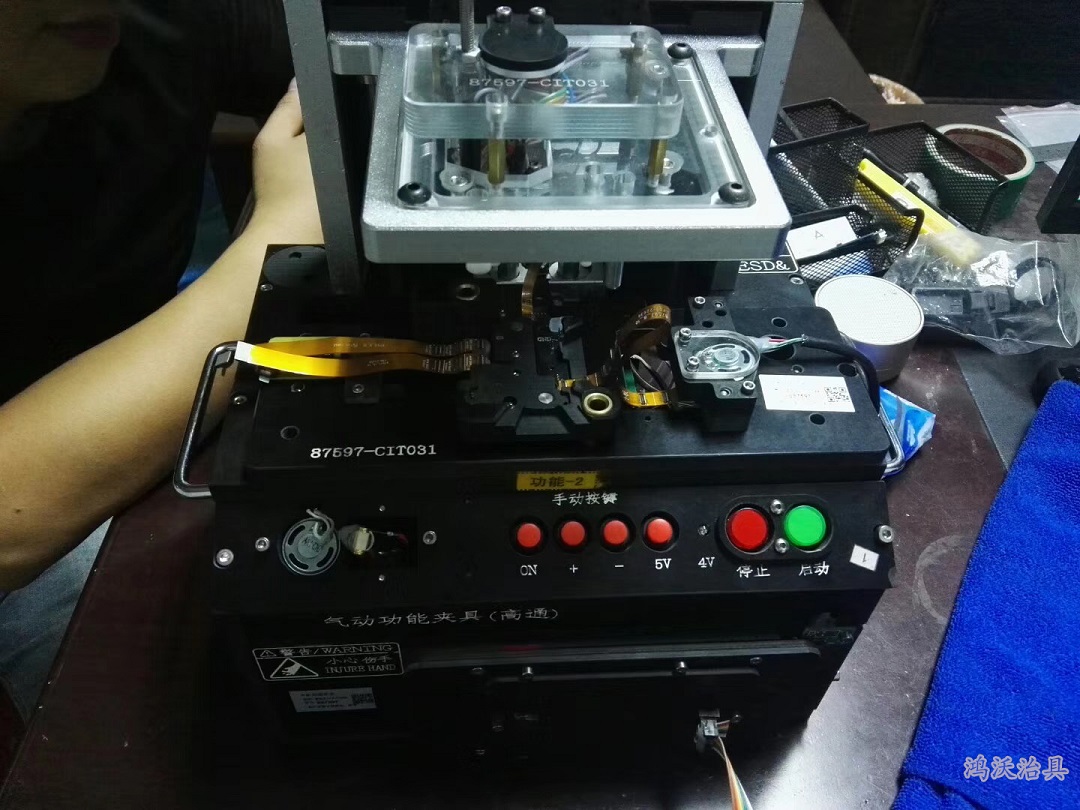

2、测试工位1/测试工位2：这两个测试工位是测试的核心结构部分，主要由下压天板，测试升降轨道，测试夹具针床，测试阻挡位，传动皮带，感应传感器等部分组成。在此结构中，天板的导杆和升降气缸的选择很重要，需要根据实际板的大小和重量选择合适的导杆和适当缸径的气缸，过大容易出现资源浪费，选型过小则会出现力度不足，达不到预期的效果，缩短了气缸的使用寿命。而底部的轨道升降结构也是如此。


3、NG存板机，一般存在于双工位测试治具的后部，用于存储测试不佳的PCB板。当测试工位检测PCB板存在不佳时，发出NG指令，送出移载机接收到指令后，将测试不佳的PCB送入NG存板机工位，存板机取得有板信号后将测试不佳PCB放入存板机。它的结构主要是步进电机带动多层的存板框，每存入一张不佳PCB印刷电路板，步进电机将上移一个工位。直至存满位置，发出报警信号。
