ICT测试治具是如何对PCB板进行测试的--鸿沃治具

随着电子行业的发展，高密度、小型化、高品质和到了生产的产品集成化程度越来越高，测试成本也越来越高，通过ICT测试治具检测PCB，已经成为很多电子厂的一种重要的检测方式，既然ICT对电子厂这么重要，那么它又是如何实现对PCB的测试的呢？

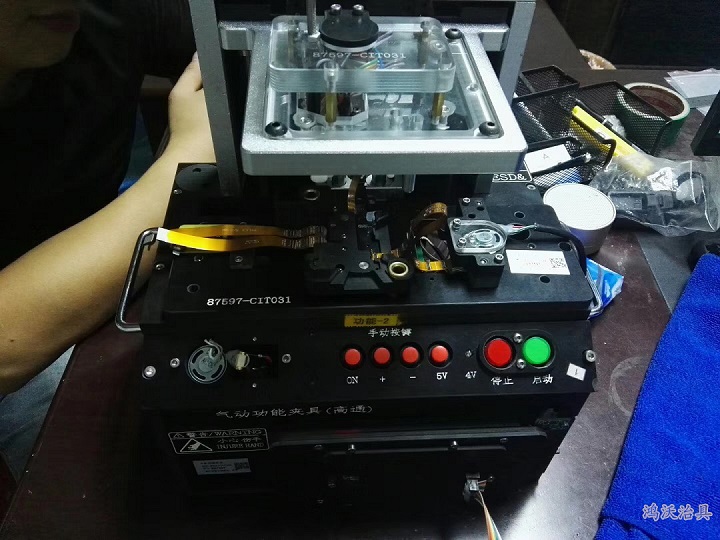

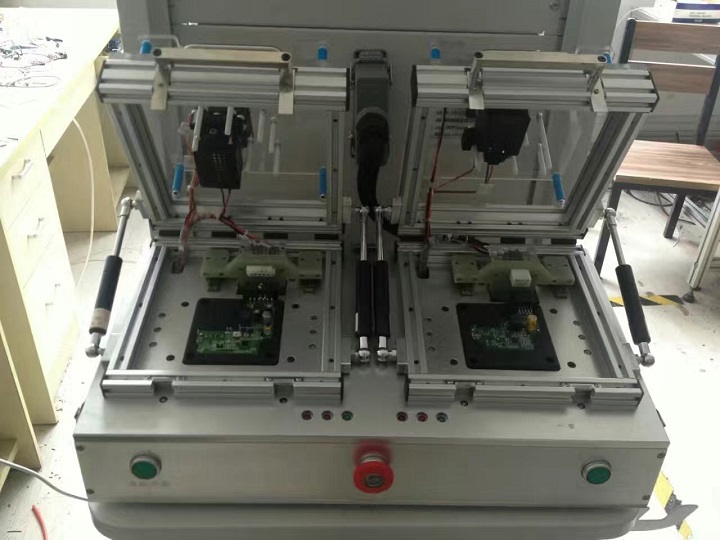

首先，将待测PCB板放入ICT测试治具载板模块中的载板上，通过定位稍将待测PCB定位在正确位置，然后按动电源启动按钮，测试治具中的真空吸气组件通过针板模块中底座上的抽气孔将载板模块向下吸附固定。在载板上设置有可以穿过探针的探针孔，针板上的探针伸出载板。


其次，按动气缸下降按钮，气缸驱动盖板模块下降，利用安装在盖板上的压棒将PCB压紧固定，使得PCB上的待测焊点与探针接触，PCB各部分电路与针板上各个探针导通，探针通过电缆和测试模块中的测试仪链接，将电信号传到ICT测试治具进行检测。当计数气触点碰触计数器触点时，计算器计一次测试次数。

第三，测试完成之后，我们按动ICT测试治具的气缸上升按钮，盖板模块在气缸的驱动下上升，按动电源关闭按钮，真空吸气组件释放载板模块，载板模块上升，取出测试好的PCB，然后放入下一个待测的PCB进行检测。


最后，如果PCB测试通过，那么ICT测试治具上的PASS灯则是亮的，如果是测试不通过或者说检测出PCB故障，那么则是FAIL灯亮，通过ICT测试治具它可以准确的找出PCB上的故障元器件，待取出PCB后可以标记出故障位置，从而方便进行维修。

ICT测试治具是一款在线测试治具具有操作简单、测试快捷、故障定位准确和能适应大批量生产测试的需求，以及提高企业的生产效率和产品质量等特点。而作为专业的测试治具厂家，深圳鸿沃科技一直秉持着顾客至上、质量第一、信守承诺的理念，为客户提供高品质的测试治具。
