常见的PCBA测试治具类型有那些--深圳鸿沃治具

PCBA测试治具是专门对产品的功能、功率校准、寿命、性能等进行测试、试验的一种治具。因其主要在PCBA生产线上用于产品的各项指标的测试，所以得名PCBA测试治具。它可以有效确保产品的出货品质，提高生产效率。PCBA测试治具广泛应用于电子制造服务中，常见的PCBA测试治具主要包括以下几种：

ICT测试治具：ICT（In-Circuit Test）测试治具主要用于电路的通断测试、电压和电流数值及波动曲线、振幅、噪音等参数的测试。针床测试治具是一种常见的ICT治具，具有数百或数千个微型测试探针，能够精确地安装在针床上，与PCBA上的所有测试点同时接触，进行电阻、电容、电感、二极管、三极管等元件的测量，以及电源开关、信号通断等功能测试。

FCT测试治具：FCT（Function Circuit Test）测试治具主要用于对整个PCBA板的功能进行模拟测试，发现硬件和软件中存在的问题。飞针测试治具是一种灵活的FCT治具，其测试探针可以灵活地配置和移动，以适应不同布局和尺寸的PCBA。它可用于电路板的功能性和可靠性测试，包括信号传输、电源供应、机械特性等。

疲劳测试治具：疲劳测试治具主要用于对PCBA板进行抽样，并进行功能的高频、长时间操作，观察是否出现失效，从而判断测试出现故障的概率，以此反馈电子产品的内部PCBA板的工作性能。

环境测试设备：环境测试设备主要用于将PCBA板暴露在极限值的温度、湿度、跌落、溅水、震动等环境下，获得随机样本的测试结果，从而推断整个PCBA板批次产品的可靠性。热环境测试治具是其中的一种，用于测试PCBA在高温或低温环境下的性能。

老化测试设备：老化测试设备主要用于将PCBA板及电子产品长时间通电，保持其工作并观察是否出现任何失效故障。经过老化测试后的电子产品才能批量出厂销售。

手动测试治具：手动测试治具是PCBA测试的基础工具，适合用于小批量生产或者样板的测试。它通过物理方式使测试探针与PCBA的测试点接触，然后人工操作测量仪器进行数据读取和分析。尽管操作较为繁琐，但其成本较低，且能够适应不同形状和尺寸的PCBA。

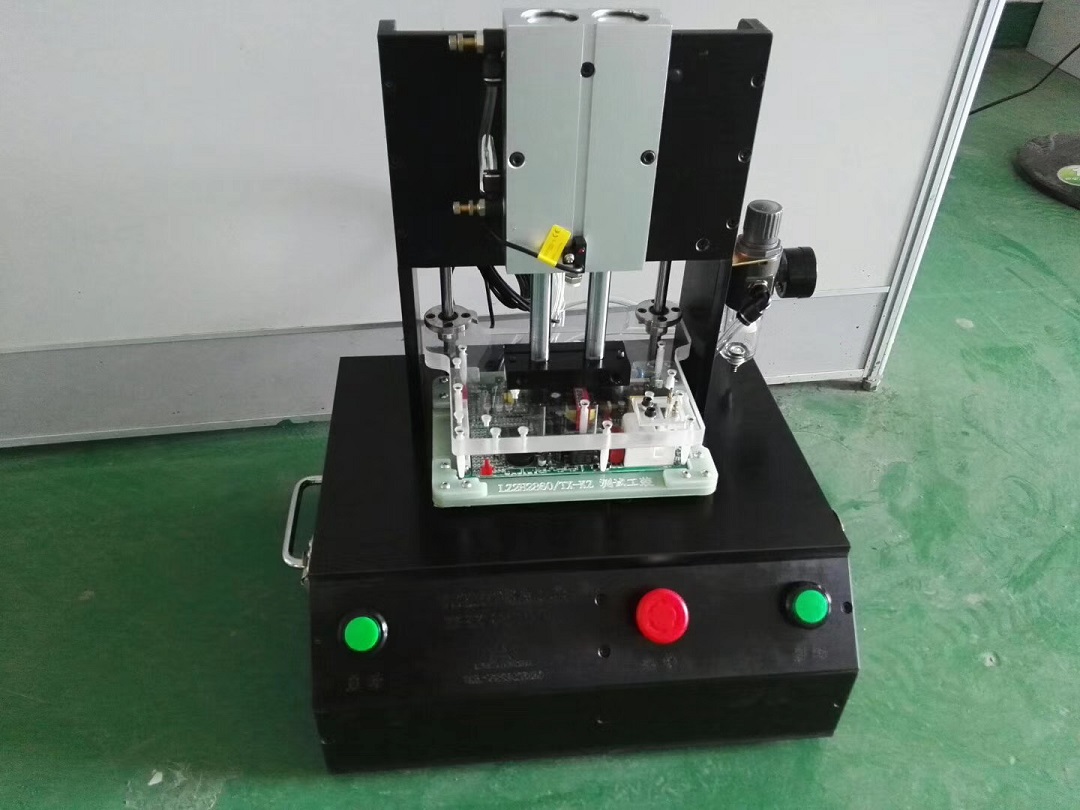

气动测试治具：气动测试治具利用气压驱动，可以实现半自动或全自动的测试，适合大批量生产。其优点是操作简单、测试效率高，且能够保证测试探针与PCBA测试点的接触质量，提高测试的精度和一致性。但成本较高，且对气源的质量和稳定性有较高要求。

在线测试治具：在线测试治具是一种直接集成在生产线上的测试治具，可以实现在线测试或者在生产过程中的即时测试。其设计和安装需要考虑生产线的特点和流程，因此可能需要更高的技术要求和投入成本。

烧录测试治具：对于需要进行固件烧录的PCBA，烧录测试治具是必需的。它可以连接到PCBA上的编程接口，自动或半自动地进行固件烧录，然后进行功能测试或性能测试。其设计和制作需要考虑PCBA的特性和烧录需求，以及固件的特性和安全需求。

PCBA测试治具是电子制造服务中不可或缺的重要工具。通过不断优化和升级测试治具，可以持续提高产品的性能和质量，增强企业的竞争力。企业应根据自己的生产制造需求来选择对应的PCBA测试治具的。鸿沃科技，专业的治具厂家电话13544199348
